156
次阅读

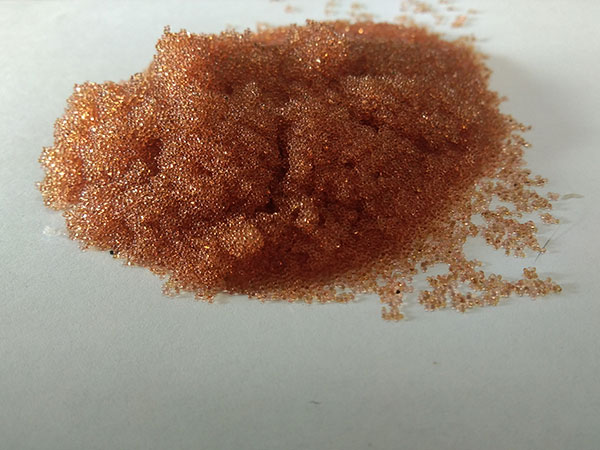

‌732氢型强酸性阳离子交换树脂的使用方法主要包括预处理、使用、清洗和再生等步骤。‌ 首先，进行预处理： 将树脂置于洁净的容器中，用清水漂洗，直到排水清晰为止。 用水浸泡树脂12~24小时，使树脂充分膨胀。如果是干树脂，应先用饱和氯化钠溶液浸泡，再逐步稀释氯化钠溶液，以免树脂突然急剧膨胀而破碎。 用树脂体积2倍量的2~5%HCl溶液浸泡树脂2~4小时，并不时搅拌。然后用低纯水洗涤树脂，直至溶液pH接近于4，再用2~5%NaOH溶液处理，处理后用水洗至微碱性，再一次用5%HCl溶液处理，使树脂变为氢型，最后用纯水洗至pH=4，无Cl-即可‌。 接下来是使用和清洗： 将交换柱洗去油污杂质，用去离子水冲洗干净。在柱中先装入半柱水，然后将树脂和水一起倒入柱中。装柱时应注意柱中的水不能漏干，否则树脂间形成气泡，影响交换效率。 装柱完成后，先用纯水按出水顺序流过交换柱，初出水含有装柱过程混入的杂质应弃去，待出水达到要求后，即可通入原水，进行正常的制水‌。 最后是再生处理： 逆洗：将水从交换柱底部通入，废水从顶部排出，将被压紧的树脂松动，洗去树脂碎粒及其他杂质，排除树脂层内的气泡，洗至水清澈。 加酸：将4~5%HCl水溶液从柱的顶部加入，控制流速，约30~45分钟加完。 正洗：将水从柱顶部通入，废水从柱下端流出，控制流速为约2倍于加酸的流速，开始的15分钟可慢些。洗至pH3~4，此时用铬黑T检验应无阳离子‌。

硅芯片级抛光树脂；半导体抛光树脂；芯片级抛光树脂；TOC抛光树脂；罗门哈斯UP6150抛光树脂；6150替代品；5ppb以下抛光树脂；离子交换树脂；阴阳离子交换树脂；离子交换树脂厂家；超纯水抛光树脂；纯水离子交换树脂；抛光树脂；杜邦UP6150替代品
